Neubau von Hochwasserschutztoren an Stadtbahnanlagen

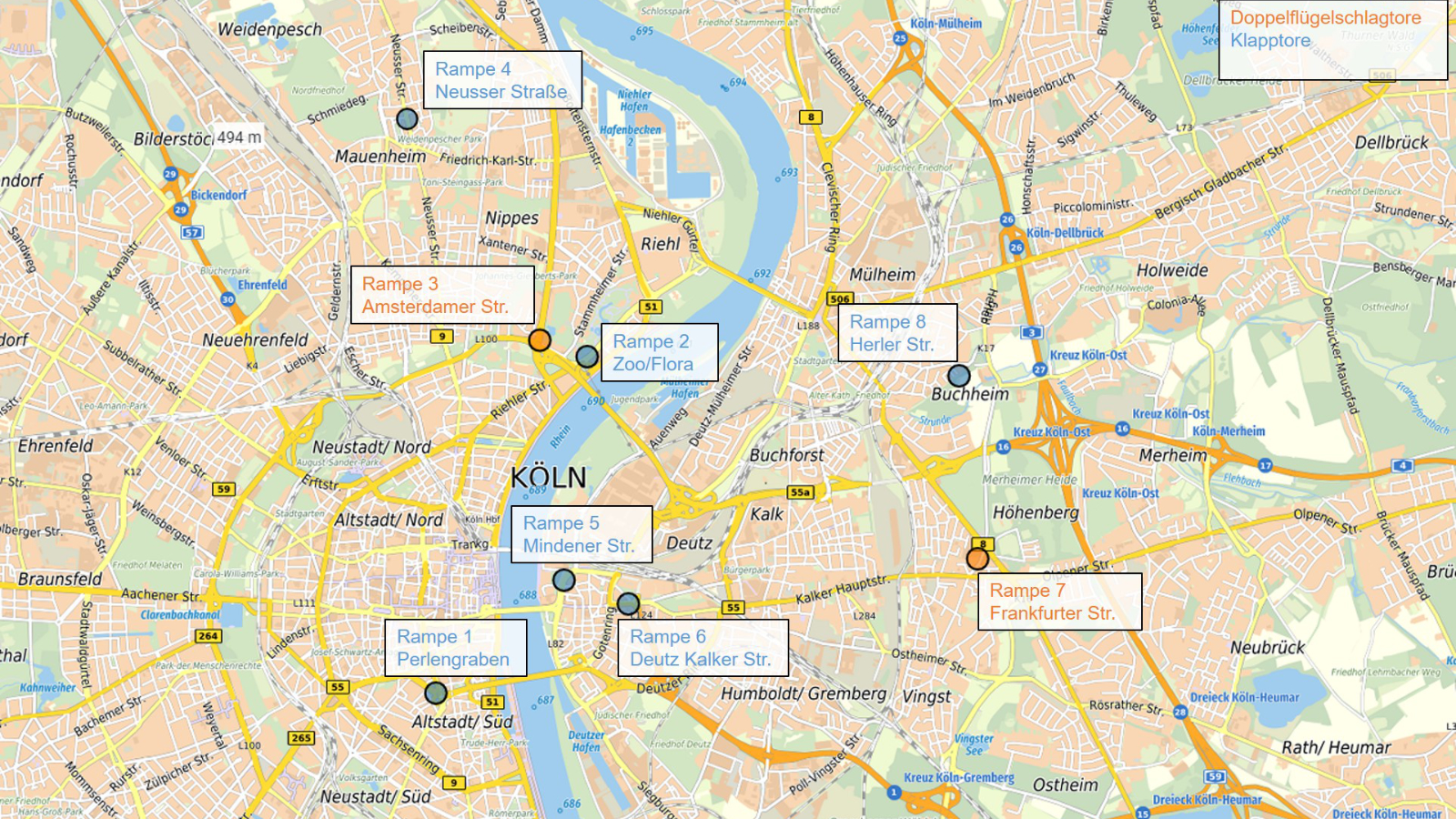

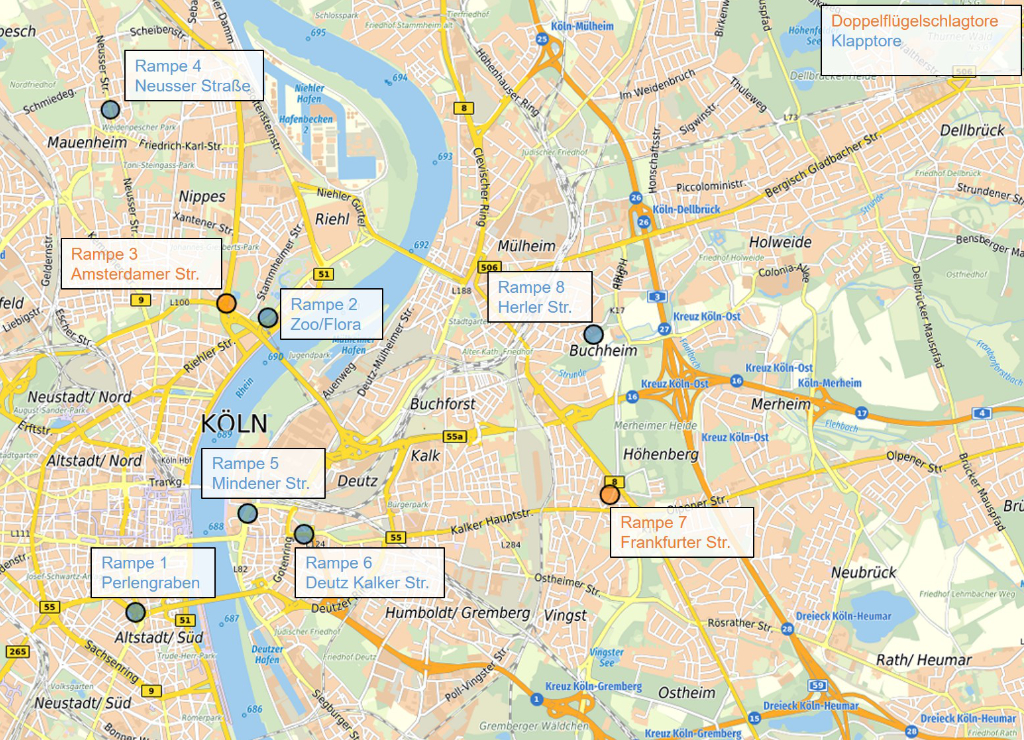

Übersichtskarte der acht geplanten Stadtbahntunnelrampen

Der Schutz unserer U-Bahnen vor Überflutungen durch Hochwasser oder Grundwasser ist uns ein wichtiges Anliegen. Deshalb werden wir in Abstimmung mit den Kölner Verkehrs-Betrieben acht stationäre Hochwasser-Verschlusssysteme an gefährdeten Tunneleingängen der Stadtbahnanlagen bauen. Durch rechtzeitiges Schließen der Systeme können wir eine Flutung des unterirdischen Stadtbahnnetzes verhindern und Schäden an den Bauwerken vermeiden. Außerdem dienen die Verschlusssysteme dem Schutz vor Hochwasser, welches in extremen Fällen nicht durch den oberirdischen Hochwasserschutz aufgehalten werden kann. Bei unerwartet auftretendem Starkregen ist der Überflutungsschutz durch unser Verschlusssystem nicht möglich, da die Kölner Verkehrs-Betriebe eine gewisse Vorlaufzeit für das Schließen der Tunnel benötigt.

An folgenden Standorten wird ein von uns beauftragter Generalunternehmer die ersten vier Hochwasserschutztore bauen:

Amsterdamer Straße
Deutz-Kalker Straße
Mindener Straße
Perlengraben

Damit die Auswirkungen auf den Stadtbahnbetrieb so gering wie möglich sind, finden die Bauarbeiten überwiegend in den Schulferien und im Mehrschichtbetrieb statt. Wir planen, pro Jahr jeweils ein Hochwasserschutztor zu errichten. Die vier weiteren Verschlusssysteme werden wir voraussichtlich 2027 ausschreiben und 2028 beauftragen.

Bauablauf im Überblick

Vorbereitende Maßnahmen

Wir haben an allen durch Hoch- und Grundhochwasser gefährdeten Rampen vorab Baugrunduntersuchungen zur Ermittlung des Straßenaufbaus und möglicher Schadstoffbelastungen durchgeführt. Ferner haben wir die zugehörigen Bodenkennwerte in den Tunneln über Tiefenbohrungen ermittelt.

Für die Bewertung und Überwachung der Grundwassersituation an den Rampen haben wir Grundwassermessstellen an den betroffenen Tunneleinfahrten eingerichtet. Die genaue Kenntnis der örtlichen Grundwasserhöhen ermöglicht uns eine unmittelbare Bewertung der Auftriebsgefährdung und Überflutungsgefahr. Durch rechtzeitiges Schließen der Hochwasserschutztore können wir somit eine Flutung des unterirdischen Stadtbahnnetzes verhindern und die Rampen zusätzlich gegen Auftrieb sichern.

Die vorbereitenden Maßnahmen an der Rampe Perlengraben haben wir 2024 abgeschlossen.

Im April 2025 haben wir mit den Vorarbeiten an der Mindener Straße begonnen. Hier haben wir die bestehende Tunneldecke statisch verstärkt und den Tunnelblock gegen Auftrieb gesichert. Zusätzlich haben wir die im Bereich befindlichen Kabelschächte angepasst und ergänzt, sodass die spätere Montage des Tores möglich ist. Die Hauptarbeiten werden wir 2026 durchführen.

Gestaltung der Stadtbahntunnelrampen

Wir sehen gestalterische Maßnahmen für die Rampen vor, welche mit einem Klapptor mit Elektrohubzylinder betrieben werden sollen. Um sie in das Stadtbild einzufügen, werden wir die Antriebe der Tore unter einer Hülle verdecken. Dabei betrachten wir die Lage vor Ort. Die architektonische Gestaltung der sichtbaren Aufbauten planen wir zuerst für die Rampen am Perlengraben, an der Mindener Straße und an der Deutz-Kalker Straße.

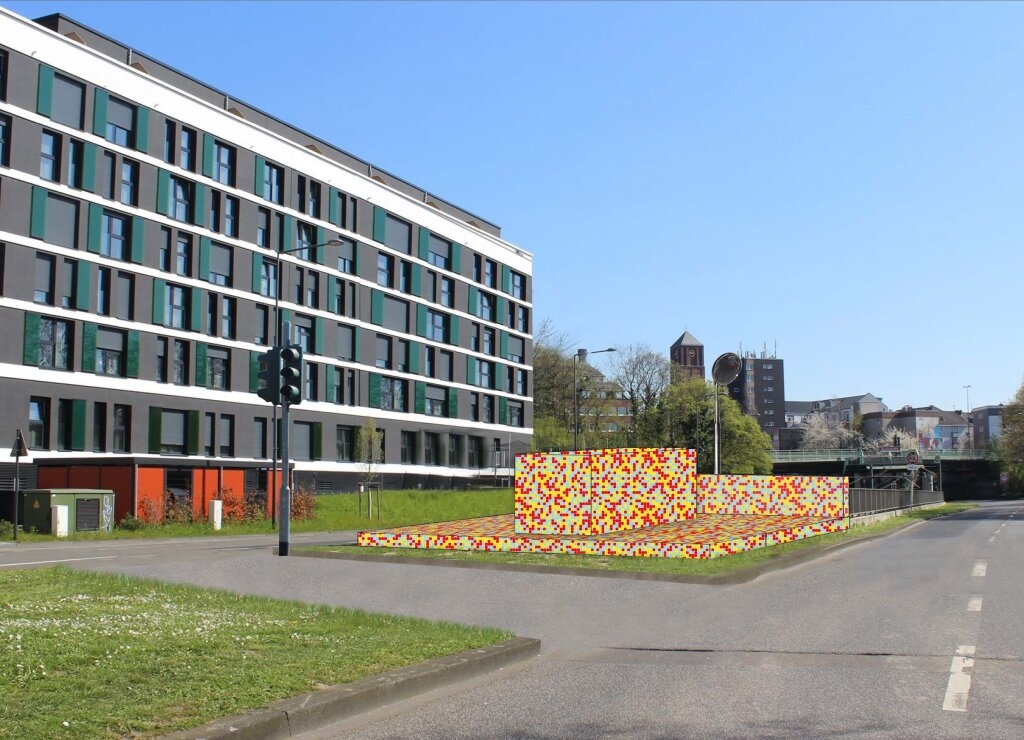

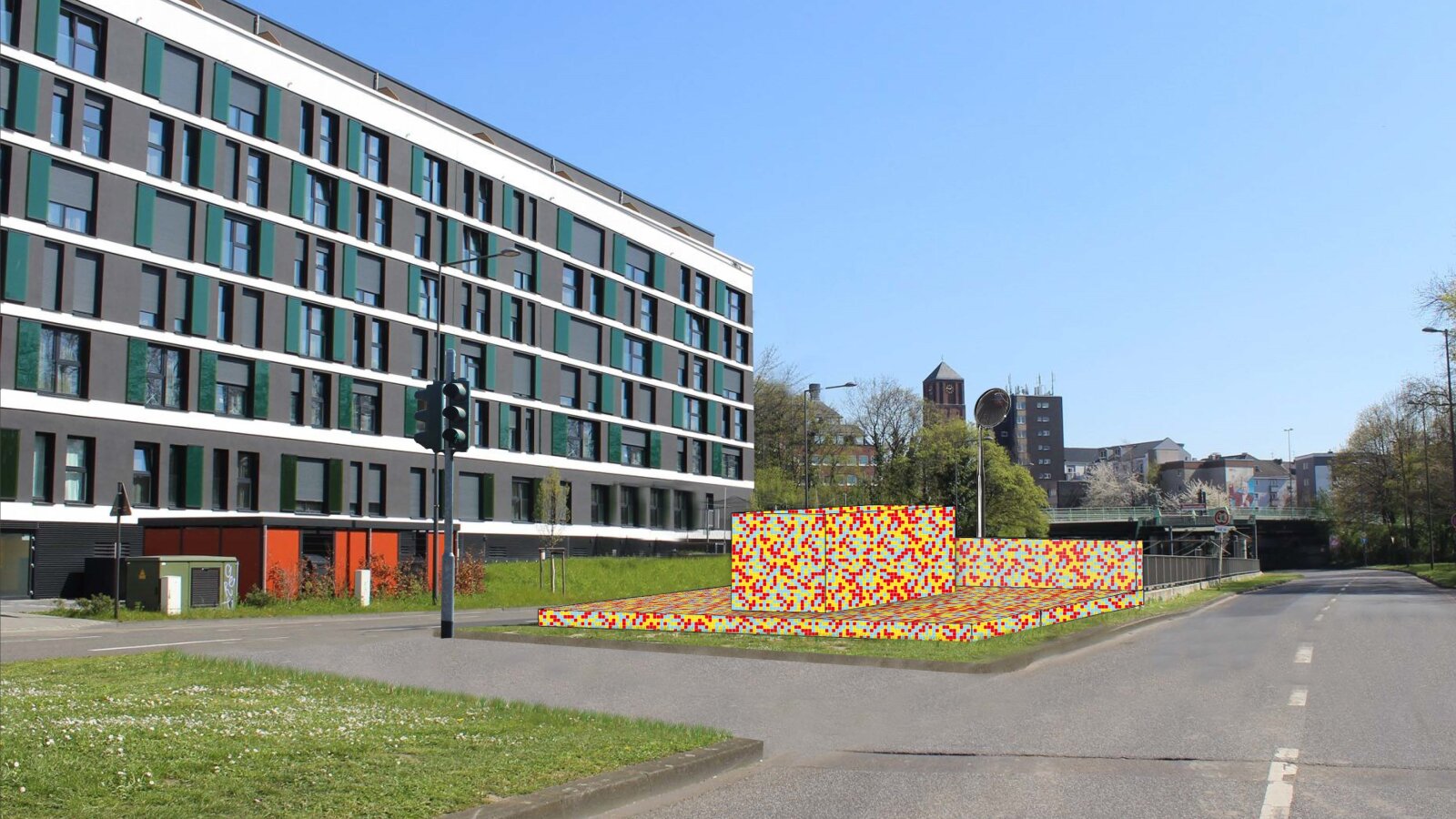

Die Rampe am Perlengraben liegt mittig der Straße und grenzt zukünftig unmittelbar an einen geplanten Rad- und Fußweg an. Die bunte Gestaltung des Aufbaus stellt eine Blumenwiese dar und soll so einen Bezug zu dem neben der Straße liegenden, breiten Grünstreifen herstellen, der im Sommer als Blumenwiese blüht.

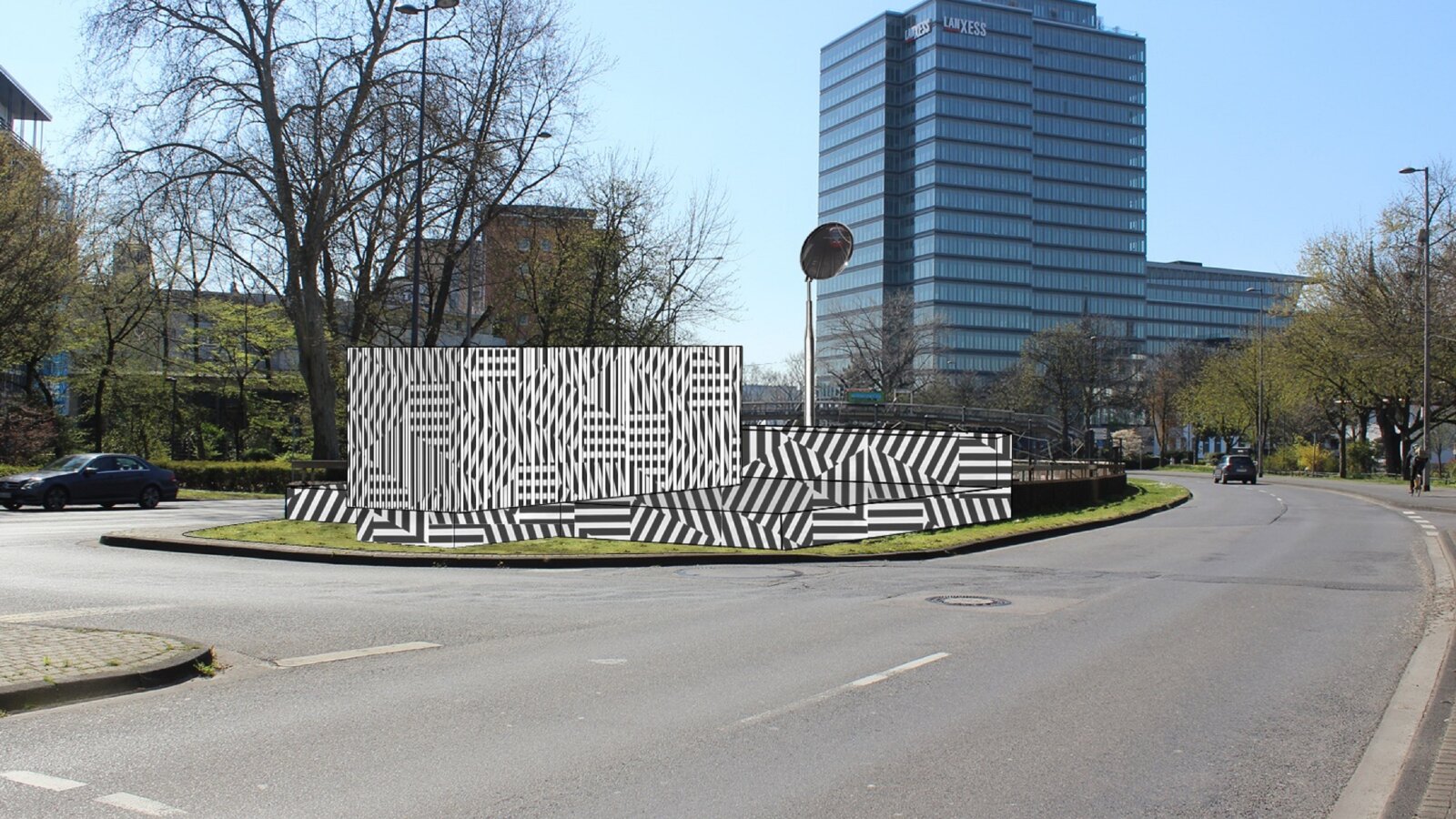

Die Rampe an der Mindener Straße grenzt unmittelbar an Fußwegen, Straßen und Bebauung an. Den Aufbau werden wir mit einem abstrakten, schwarz-weißen Muster gestalten, welches eine optische Täuschung darstellt. Dadurch soll ein städtebaulicher Akzent gesetzt und der Straße eine Zentrierung gegeben werden. Ein überdimensionierter Verkehrsspiegel dient als Beleuchtung. Durch die Anordnung des Spiegels wird die Einfahrt in den Tunnel sichtbar.

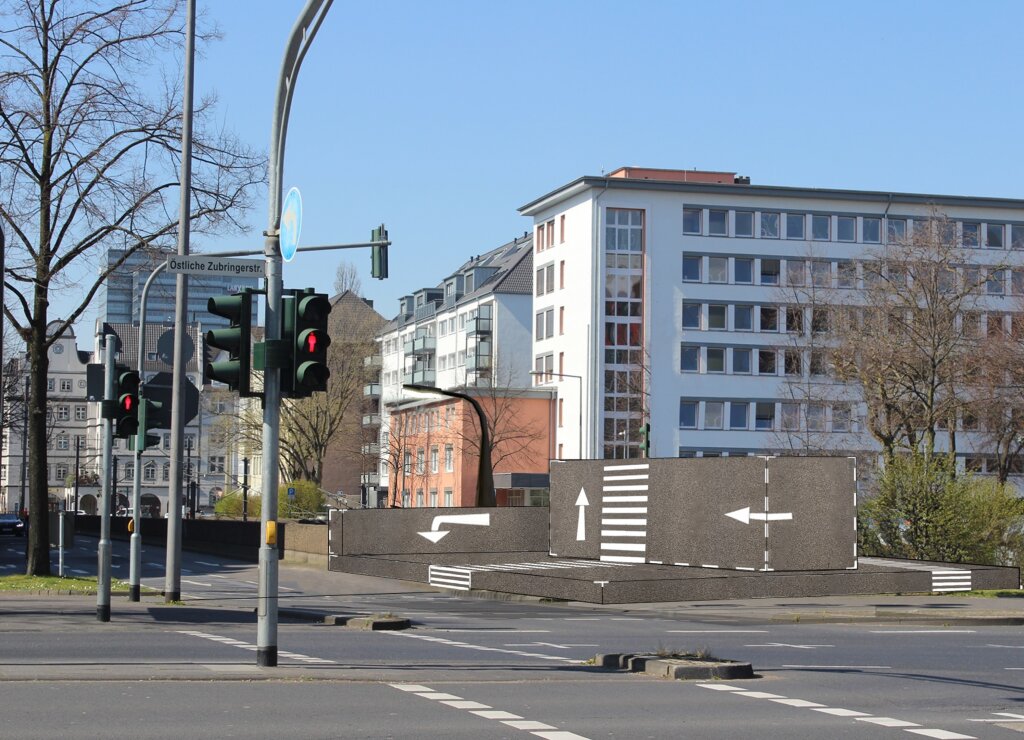

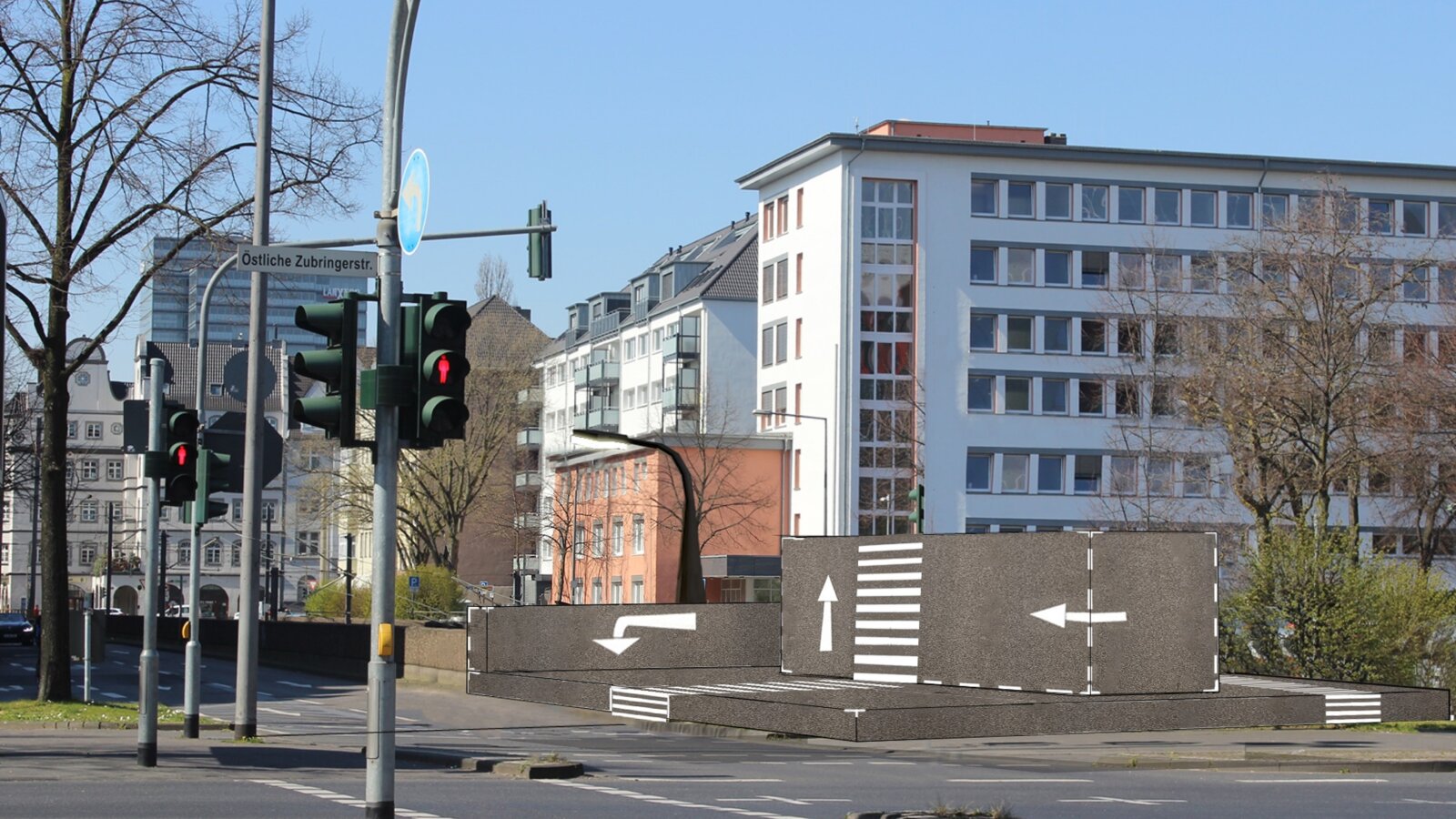

Die Rampe an der Deutz-Kalker Straße grenzt ebenfalls unmittelbar an Fußwegen, Straßen und Bebauung an. Große Gebäude wie die LANXESS arena und das Stadthaus Deutz befinden sich dort. Bei der architektonischen Gestaltung verwenden wir Elemente aus dem Bereich der Fahrbahnmarkierung. Die Örtlichkeit stellt bewusst den Bezug zum Östlichen Zubringer als starkbefahrene Verkehrsumgebung her.

Visualisierung Perlengraben

Visualisierung Mindener Straße

Visualisierung Deutz-Kalker Straße

Hintergrund

In unserem Hochwasserschutzkonzept haben wir verschiedene Szenarien untersucht, wie sich Überflutungen durch Hochwasser auswirken. Die U-Bahn-Tunnel sind aufgrund ihrer Lage nicht nur von Oberflächenwasser, sondern auch durch Grundhochwasser von Überflutungen betroffen.

Deshalb haben wir für die Kölner Stadtbahn in einem zusätzlichen Gutachten untersuchen lassen, wie wir das U-Bahn-Netz vor Hochwasser schützen können.

Der Einbau von Hochwasserverschlüssen an den Tunneleinfahrten der U-Bahn hat dabei die höchste Priorität. Deshalb bauen wir als erstes die Hochwasserschutztore ein. In einem zweiten und dritten Schritt werden wir danach die Treppenabgänge schützen und das Bauwerk gegen das Eindringen von Grundhochwasser schützen.

Gegen Überflutungen durch Starkregenereignisse können wir die U-Bahnstationen mit den Toren nicht schützen. Wir werden rund sechs Stunden benötigen, um die Tore schließen zu können, weil wir unter anderem die Haltestellen evakuieren, den Strom abschalten und die Oberleitungen trennen müssen.
