Beschreibung

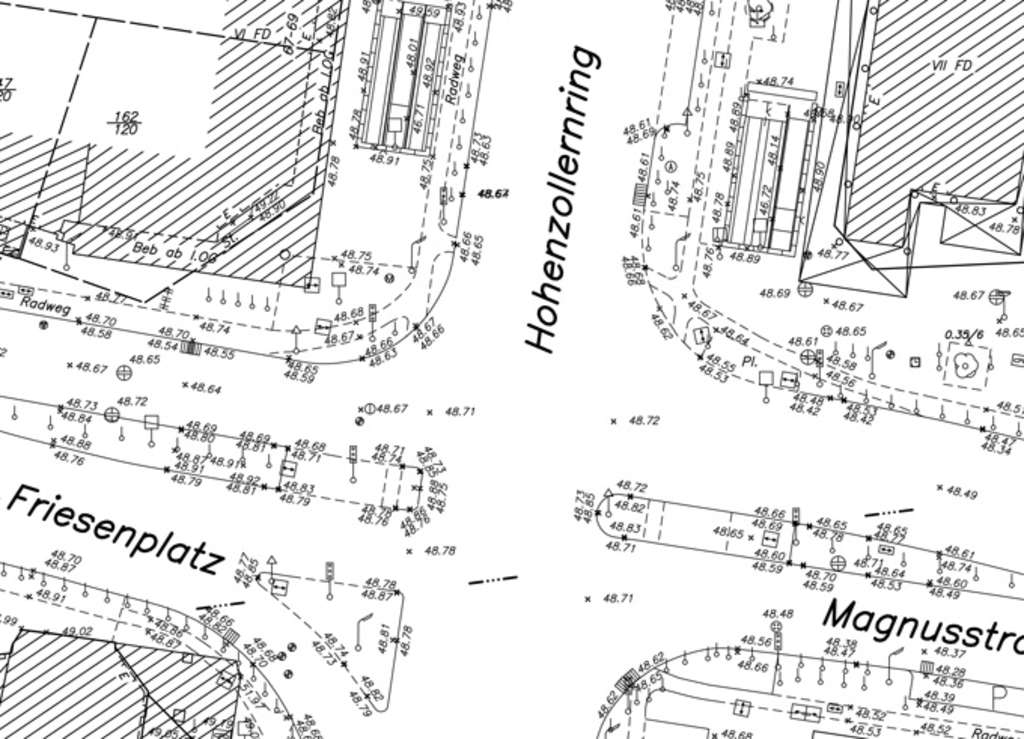

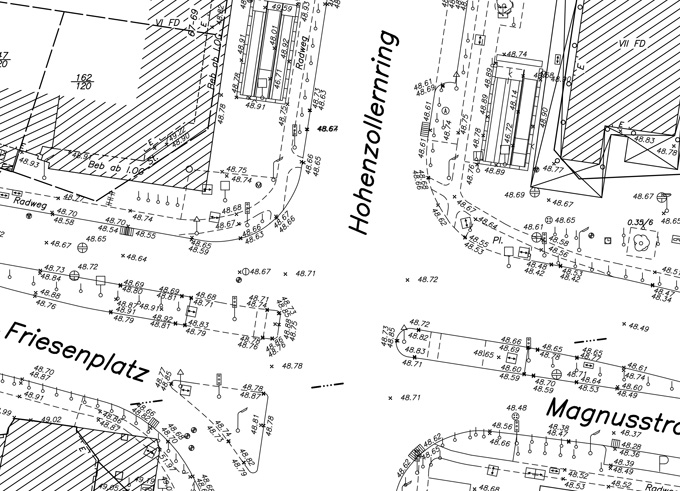

Topografische Pläne sind Lagepläne, die die Örtlichkeit großmaßstäblich nach einer Zeichenvorschrift darstellen. Sie werden digital gefertigt. In der Stadtverwaltung Köln werden topografische Pläne vom Straßenraum, von Grünflächen und von Spielplätzen auf Anforderungen der zuständigen Fachämter erstellt. Sie sind zum einen Planungsgrundlage für die Ausbauplanung im Tiefbau (Straßen-, Kanal- und Stadtbahnbau) oder für den Landschaftsarchitekten, zum anderen Bestandsplan, der den – durch eine topografische Schlussvermessung ermittelten – endgültigen Straßenausbau darstellt.

Topographische Pläne werden durch örtliche Vermessung auf der Grundlage amtlicher Aufnahmepunkte im ETRS89-Koordinatensystem mit UTM-Abbildung und Nivellementsfestpunkten im Höhensystem NHN (Normalhöhennull) für den Maßstab 1:250 digital erstellt.

Umfang und Inhalt

Die Pläne enthalten Straßenführungen, (Bordsteinführungen, Geh- und Radwege, Parkbuchten, Mittel- und Grünstreifen, Verkehrsinseln), Baumstandorte unter Angabe des Stamm- und Kronendurchmessers in Metern, Bauwerke und Gebäudefronten mit Angabe der Hausnummer, Anzahl der Geschosse und der Dachform, Grundstückseinfriedungen und als Symbole die Einrichtungen der Ver- und Entsorgung, der Verkehrsführung und der Beleuchtung, sowie Informationen zur Höhenlage in Form von einzelnen Höhenpunkten und Höhenquerprofilen und Böschungsdarstellungen.

Des Weiteren ist hier der Flurstücksbestand unter Angabe von Gemarkung, Flur und Flurstücksnummer nachrichtlich aus dem amtlichen Katasternachweis eingearbeitet.

Die Pläne, besonders die Planungsunterlagen (unter anderem die Pläne für den Straßenbau), sind lediglich zum Zeitpunkt ihrer Erstellung aktuell.

Bestellung

Sie können schriftlich, telefonisch oder auch per E-Mail unter Angabe von Stadtteil, Straßennamen beziehungsweise Plangebiet anfragen, ob Daten in dem von Ihnen angegebenen Bereich vorhanden sind. Liegen Daten vor, ist ihre Sichtung erforderlich.

Die Bestandsdaten können als SQD-Datei im Sicadformat oder als DXF-Datei per E-Mail oder auf Datenträger (Diskette oder CD-ROM) ausgegeben werden.

Zur Bestellung von Bestandsdaten kann das folgenden Formular genutzt werden.

Bestellung Bestandsdaten

Honorar/Gebühren

Das Honorar für die Erstellung topografischer Pläne wird nach der Honorartafel der Stadt Köln berechnet.

Für die Abgabe digitaler Daten aus dem Bestand werden Gebühren gemäß der allgemeinen Verwaltungsgebührenordnung der Stadt Köln in der jeweils gültigen Fassung per Gebührenbescheid erhoben. Die Gebühr setzt sich zusammen aus:

  • einer Grundgebühr
  • zuzüglich einer Gebühr für die ausgegebene Datenmenge unter Berücksichtigung ihrer Aktualität und der Ausgabeform (als Datei oder Papierplot)
  • zuzüglich der jeweils gültigen Mehrwertsteuer



Ansprechpersonen

Ihre Ansprechpartnerinnen und -partner für die topografischen Pläne ("Planungsunterlagen für den Tief- und Stadtbahnbau und die Bauleitplanung") erreichen Sie unter den Rufnummern:

0221 / 221-23064
0221 / 221-23219
0221 / 221-33053
